Audio- und Videotechnikanlage mit Touchpanel

Diese Anleitung hilft Ihnen, die Audio- und Videotechnikanlage mit Touchpanel in zentral verwalteten Lehrveranstaltungsräumen zu bedienen.

In größeren zentral verwalteten Lehrveranstaltungsräumen, Räumen mit Induktionsschleife und Räumen mit Mikrofon kommt ein Touchpanel zum Einsatz. Es verfügt über Module zum Ein- bzw. Ausschalten der Anlage, zur Auswahl der Quellen, zum Einstellen der Lautstärke von Zuspielgeräten wie PC, Laptop oder Mikrofon sowie zum Aktivieren oder Deaktivieren der Induktionsschleife.

Einschalten der Anlage

  1. Zum Einschalten der Anlage drücken Sie den Button Anlage starten am Touchpanel.
  2. Schalten Sie den Vortragenden-PC ein und/oder
  3. verbinden Sie Ihr Laptop mit den Anschlüssen am Pult. Ein HDMI- oder VGA-Kabel finden Sie in der Lade unter dem PC.

Auswahl der Quelle

Jeder zentral verwaltete Lehrveranstaltungsraum verfügt über einen stationären Vortragenden-PC sowie einen HDMI-Anschluss und einen VGA-Anschluss für mitgebrachte Laptops. Sie können zwischen dem Vortragenden-PC und einem mitgebrachten Laptop umschalten.

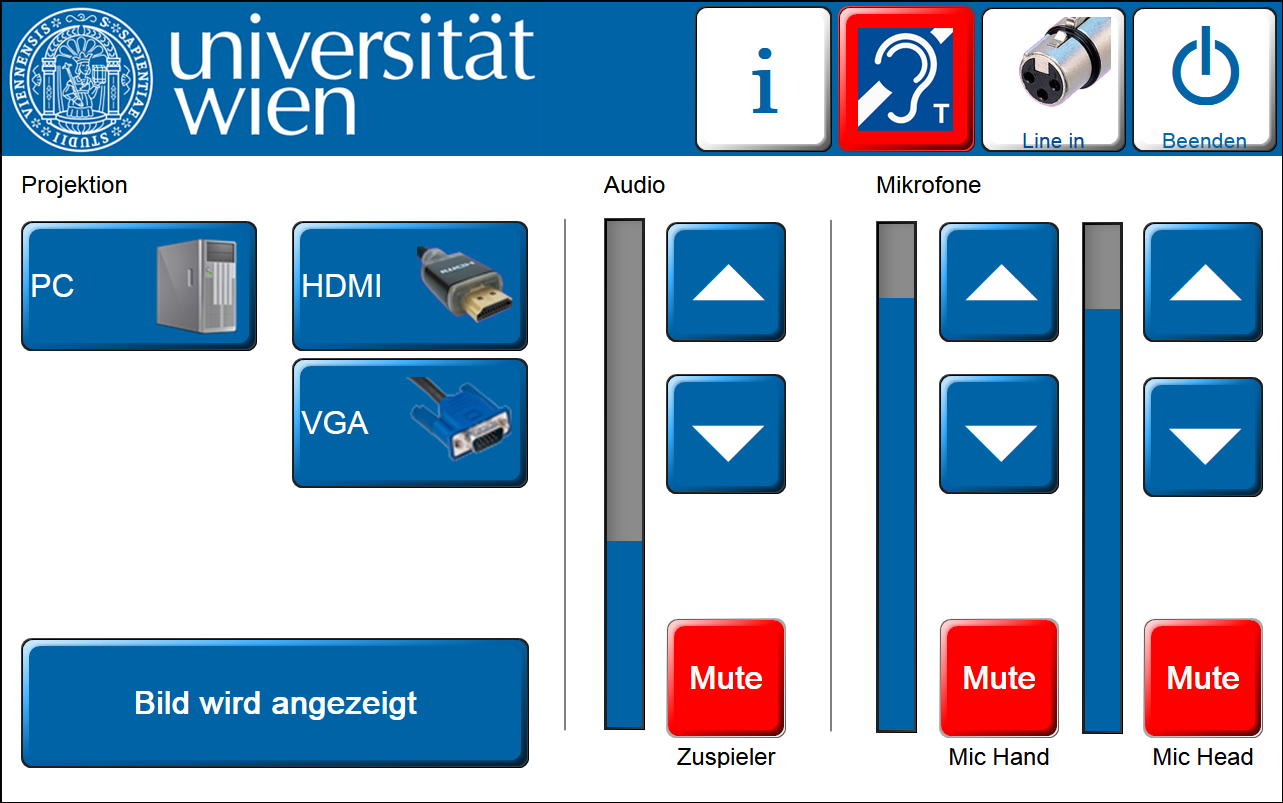

  1. Verwenden Sie die Schaltflächen im Menü Projektion zur Auswahl der gewünschten Wiedergabequelle:
    • stationärer Vortragenden-PC: Taste PC
    • angeschlossenes Laptop mit HDMI-Anschluss: Taste HDMI
    • angeschlossenes Laptop mit VGA-Anschluss: Taste VGA
    • angeschlossener BluRay-Player: Taste BluRay
  2. Zum temporären Abschalten des Projektorbildes drücken Sie die Schaltfläche Bild wird angezeigt. Bei abgeschaltetem Bild leuchtet der Button rot.
  3. Die Induktionsschleife ist standardmäßig aktiviert. Die Schaltfläche weist einen grünen Rahmen auf. Zum Deaktivieren der Induktionsschleife drücken Sie die Schaltfläche für die Induktionsschleife in der oberen Menüleiste.

Regeln der Lautstärke

Zum Regeln der Lautstärke für die Wiedergabequellen sowie des Handfunk- und Headset-Mikrofons befinden sich Schaltflächen im Menü Audio bzw. Mikrofone des Touchpanels. Verwenden Sie die Pfeiltasten für lauter bzw. leiser. Die Schaltfläche Mute schaltet den Ton der jeweiligen Quelle aus.

Ausschalten der Anlage

  1. Schalten Sie den Vortragenden-PC aus.
  2. Drücken Sie die Schaltfläche Beenden in der rechten oberen Ecke des Touchpanels.
  3. Drücken Sie die Schaltfläche Anlage ausschalten.
  4. Der Projektor schaltet sich dann automatisch ab.

Support

Wenn Sie Unterstützung vor Ort bei der Inbetriebnahme der Anlage benötigen, wenden Sie sich an die zuständige Vor-Ort-Betreuung des Standortes. Die Kontaktdaten finden Sie auf der Kurzbedienungsanleitung vor Ort und in der Liste der Standorte.
